Moderne Energiesysteme erfordern immer anspruchsvollere Lösungen für die Netzfrequenzregelung, wobei Batterie-Energiespeichersysteme (BESS) als Schlüsseltechnologie für die Aufrechterhaltung der Netzstabilität und -zuverlässigkeit hervorstechen. Die schnelle Reaktionsfähigkeit von BESS, die innerhalb von 100 bis 500 Millisekunden Energie aufnehmen oder abgeben können, stellt einen bedeutenden Fortschritt in der Frequenzregelungstechnologie dar und verändert unseren Ansatz zur Netzstabilisierung grundlegend.
Die Integration von virtuellen Kraftwerken (VPP) in Kombination mit BESS eröffnet neue Möglichkeiten für verbesserte Frequenzregelungsdienste, insbesondere bei der Bereitstellung der Frequenzhaltereserve (FCR) und der schnellen Frequenzreaktion (FFR). Diese Dienste gewinnen zunehmend an Bedeutung, da sich Energiesysteme weiterentwickeln, um vielfältigere und zunehmend dezentrale Energiequellen zu integrieren.
Während konventionelle Kraftwerke weiterhin auf Anforderung der Übertragungsnetzbetreiber (ÜNB) wesentliche Frequenzhaltereserven (FCR) bereitstellen, zeigen die begrenzten Reaktionszeiten im Vergleich zu BESS und VPP den wachsenden Bedarf an fortschrittlichen Frequenzregelungstechnologien in modernen Energiesystemen auf.
Die Zukunft der Frequenzregelung liegt in der strategischen Integration dieser sich ergänzenden Technologien. Forschungsarbeiten deuten auf zunehmende Einsatzmöglichkeiten von VPP bei ergänzenden Dienstleistungen über die FCR hinaus hin, was eine neue Etappe in der Entwicklung von Technologien zur Sicherung der Netzstabilität einläutet.
Was bestimmt die Frequenzstabilität von Stromnetzen?
Die Frequenzstabilität von Stromnetzen beruht auf der genauen Aufrechterhaltung des Gleichgewichts zwischen Stromerzeugung und -verbrauch. Die in Synchronmaschinen gespeicherte kinetische Energie spielt dabei eine entscheidende Rolle: Sie wirkt als natürlicher Puffer gegen Frequenzschwankungen, indem sie bei Lastschwankungen Leistung aufnimmt oder abgibt.
Die zunehmende Integration erneuerbarer Energiequellen stellt neue Herausforderungen für die Netzstabilität dar, da ihre variable und wetterabhängige Einspeisung die herkömmlichen Ansätze der Frequenzregelung erheblich beeinflusst. Die Stromerzeugung aus Solar- und Windenergie ist unregelmäßig und weniger vorhersehbar. Dadurch kommt es häufiger zu Einspeiseschwankungen, die das Netz ausgleichen muss. Gleichzeitig führt die rasche Elektrifizierung der Energieverbrauchsmuster – vorangetrieben durch die zunehmende Verbreitung von Elektrofahrzeugen, Wärmepumpen für die Gebäudeklimatisierung und das exponentielle Wachstum von für KI-Anwendungen genutzten Rechenzentren – dazu, dass die Stromnachfrage immer volatileren und weniger vorhersehbaren Mustern folgt. Diese doppelte Transformation von Angebots- und Nachfragebedingungen belastet die Frequenzregelungssysteme der Stromnetze in bisher nie dagewesener Weise. Die verringerte Netzträgheit durch erneuerbare Energien in Kombination mit diesen neuen Verbrauchsmustern erfordert ausgefeiltere und reaktionsschnellere Regelmechanismen sowie innovative Methoden, um einen stabilen Netzbetrieb aufrechtzuerhalten.
Die entscheidende Rolle der FCR in der Netzregelung
Die Frequenzhaltereserve stellt die erste Schutzmaßnahme des Stromnetzes gegen Ungleichgewichte dar. Man kann sie sich als einen automatischen Stabilisator vorstellen, der innerhalb von Sekunden aktiv wird, wenn zu viel oder zu wenig Strom durch das Netz fließt. Ähnlich wie ein Thermostat die Temperatur in Ihrer Wohnung konstant hält, sorgt die FCR für eine stabile Frequenz von 50 Hz im gesamten Stromnetz. Im Falle eines unvorhergesehenen Ereignisses – etwa das plötzliche Abschalten eines Kraftwerks oder das Anlaufen einer großen Industrieanlage – passen Anbieter von FCR ihre Leistung automatisch nach oben oder unten an, um das Netz stabil zu halten und Stromausfälle oder Geräteschäden zu verhindern. Dieser entscheidende Dienst wird von verschiedenen Energiequellen erbracht – u. a. von konventionellen Kraftwerken, Batterie-Energiespeichersystemen und sogar Zusammenschlüssen kleinerer Stromerzeuger, die koordiniert zusammenarbeiten. Die Frequenzhaltereserve fungiert als primärer Schutzmechanismus gegen Frequenzabweichungen im Stromnetz und reagiert automatisch innerhalb von Sekunden, um das Gleichgewicht zwischen Stromerzeugung und -verbrauch wiederherzustellen. Wenn die Frequenz vom Standardwert von 50 Hz (in Europa) bzw. 60 Hz (in den USA) abweicht, erfassen FCR-Anbieter diese Veränderungen eigenständig und passen die Leistung innerhalb kürzester Zeit an, um das System zu stabilisieren.
FCR-Anbieter müssen ihre volle Aktivierungsfähigkeit mindestens 30 Minuten lang aufrechterhalten, um eine kontinuierliche Netzstabilität sowohl im Normalbetrieb als auch bei Störungen zu gewährleisten. Regionale Vorschriften können variieren: In den nordischen Ländern Europas (Schweden, Finnland, Norwegen und Dänemark) werden die Frequenzhaltereserven klar in FCR-N (für normale Abweichungen innerhalb von ±0,1 Hz) und FCR-D (für Störungszustände außerhalb dieses Bereichs) unterteilt, was eine feinere Regelung von Frequenzabweichungen ermöglicht. Im Gegensatz dazu verwenden zentraleuropäische Länder wie Deutschland und Frankreich typischerweise ein symmetrisches FCR-System, oft auch als Primärfrequenzregelung bezeichnet, das nicht zwischen normalen Zuständen und Störungszuständen unterscheidet. Diese Unterschiede betreffen auch die Marktteilnahmeregeln einschließlich Mindestgebotsgrößen, Aktivierungsschwellen und Voraussetzungen für die Vorqualifikation, die je nach Land und Übertragungsnetzbetreiber (ÜNB) variieren.
Moderne Energiesysteme benötigen im synchronisierten Gebiet Kontinentaleuropas etwa 3000 MW FCR-Kapazität, um einen zuverlässigen Betrieb sicherzustellen. Diese Reserveleistung, die mehr als der Kapazität von drei großen Kernkraftwerken entspricht, macht deutlich, wie hoch die Anforderungen für eine effektive Frequenzregelung in modernen Stromnetzen sind. Mit der zunehmenden Integration erneuerbarer Energiequellen in Europa nimmt außerdem die Notwendigkeit für Netzflexibilität und schnelle Reaktionen auf Frequenzschwankungen täglich zu.
1891 baute das deutsche Unternehmen AEG das erste europäische Kraftwerk und entschied sich bewusst für 50 Hz, da diese Frequenz besser mit dem metrischen System harmonierte – im Gegensatz zum amerikanischen Standard von 60 Hz.
Da AEG zu dieser Zeit quasi ein Monopol innehatte, verbreitete sich sein Standard in ganz Europa.
- Bis 1900 hatten sich die meisten europäischen Hersteller auf 50 Hz als Standard für neue Anlagen festgelegt.
- Im Jahr 1902 empfahl der deutsche Verband der Elektrotechnik (VDE) offiziell 50 Hz als eine von zwei Standardfrequenzen.
- 1904 hatte Großbritannien 50 Hz bereits als Standardfrequenz festgelegt.
Nachdem im mit 40 Hz betriebenen Übertragungsnetz Lauffen-Frankfurt von 1891 Flimmern aufgetreten war, stellten die Ingenieure fest, dass die Frequenzerhöhung auf 50 Hz folgende Vorteile bietet:
- Akzeptable Lampenleistung bei minimal wahrnehmbarem Flimmern
- Effizienter Betrieb von Transformatoren und Elektromotoren
- Wirtschaftliche Energieübertragung über lange Strecken
Europäische Hersteller entwickelten ihre Geräte auf Basis von 50 Hz, wodurch sich ein sich selbst verstärkender Standard etablierte, da immer mehr Länder die Frequenz übernahmen, um die Kompatibilität mit der vorhandenen Infrastruktur sicherzustellen.
Diese frühe Standardisierungsentscheidung prägt die elektrische Infrastruktur Europas seit über einem Jahrhundert – eine Umstellung wäre trotz des abweichenden Standards von 60 Hz in Nordamerika technisch wie wirtschaftlich nicht realisierbar.
Der 50-Hz-Frequenz-Standard, der in den Stromnetzen des Vereinigten Königreichs und Europas etabliert ist, bildet einen Grundpfeiler der Synchronisierung elektrischer Systeme. Diese Frequenz wurde zur Grundlage der Stromverteilung, als sich die frühen elektrischen Netze ausbreiteten. Europäische Ingenieure entschieden sich bewusst für diesen Wert, da er eine optimale Leistung von Transformatoren und Elektromotoren gewährleistet.
Der Übertragungsnetzbetreiber National Grid für Hochspannungsstromnetze im Vereinigten Königreich hält diese Frequenz innerhalb enger Betriebsgrenzen von 49,8 Hz bis 50,2 Hz, um den zuverlässigen Betrieb aller angeschlossenen Geräte und Anlagen sicherzustellen. Diese präzise Steuerung erfordert hochentwickelte Überwachungssysteme und eine schnelle Reaktionsfähigkeit im nationalen sowie im europaweit verbundenen Übertragungsnetz.
Darüber hinaus hat sich der einheitliche 50-Hz-Standard besonders für den grenzüberschreitenden Stromhandel im ENTSO-E-System als vorteilhaft erwiesen, da er die nahtlose Integration unterschiedlichster Stromerzeugungsquellen ermöglicht und zugleich eine konstante Frequenz über weite Distanzen hinweg sicherstellt. Diese Standardisierung fördert eine höhere Netzflexibilität und erleichtert die zunehmende Integration von Solarstrom und anderen Quellen erneuerbarer Energie.
Moderne Methoden zur Frequenzwiederherstellung

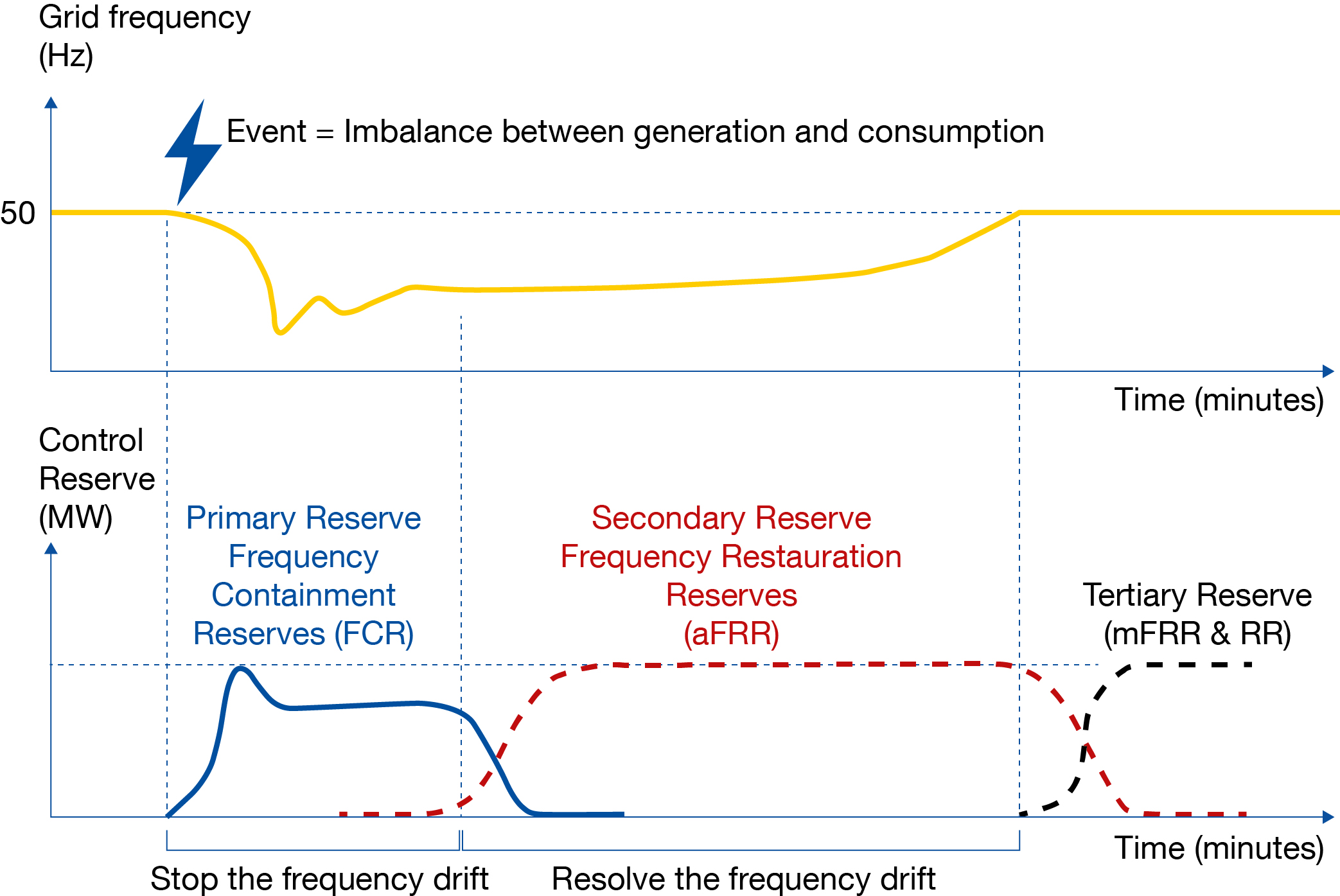

Stromnetze nutzen vielfältige Methoden zur Frequenzwiederherstellung im Rahmen eines mehrstufigen Ansatzes. Die schnelle Frequenzreaktion (FFR) fungiert als erste Stabilisierungsmaßnahme und wirkt innerhalb von 1–2 Sekunden, um plötzliche Frequenzabweichungen schnell auszugleichen, was in modernen Systemen mit geringer Trägheit besonders wichtig ist. Darauf folgt die Frequenzhaltereserve (FCR), die innerhalb von Sekunden Leistung und Energie bereitstellt, um im Entstehen begriffene Frequenzabweichungen auszugleichen. Die nächste Stufe umfasst die automatische Frequenzwiederherstellungsreserve (aFRR), die innerhalb von 5 Minuten dafür sorgt, dass die Frequenz zum normalen Niveau zurückkehrt.
Für die langfristige Frequenzregelung stellt die manuelle Frequenzwiederherstellungsreserve (mFRR) die letzte Regelstufe dar und greift innerhalb von 12,5 Minuten ein, wenn sowohl FCR als auch aFRR an ihre Grenzen stoßen. Dieses koordinierte System gewährleistet eine stabile Frequenz auch bei erheblichen Schwankungen in der Stromerzeugung oder im Verbrauch.
Netzüberwachungssysteme erfassen Frequenzabweichungen an verschiedenen Netzpunkten und ermöglichen es den Netzbetreibern, diese Wiederherstellungsmaßnahmen präzise einzusetzen. Die Integration dieser Verfahren hat sich gerade in Regionen mit hoher Durchdringung erneuerbarer Energien als besonders wirkungsvoll erwiesen, da dort Frequenzschwankungen dynamischere Reaktionsfähigkeiten erfordern.
BESS-Lösungen für eine schnelle Frequenzregelung
Batterie-Energiespeichersysteme bieten eine unvergleichlich kurze Reaktionszeit von wenigen Hundert Millisekunden bei Schwankungen der Netzfrequenz und sind daher ideal zum Aufrechterhalten der Netzstabilität geeignet. Der Vorteil dieser Systeme liegt darin, dass sie nahezu übergangslos zwischen Lade- und Entlademodus wechseln können, um überschüssige Energie aufzunehmen oder bei Bedarf zusätzlich bereitzustellen.
Die Implementierung von BESS-Regelungsstrategien zielt darauf ab, einen optimalen Ladezustand aufrechtzuerhalten und gleichzeitig die Alterung der Batterie durch ausgeklügelte Algorithmen für das Energiemanagement zu minimieren – genau wie bei unserem Batterie-Energiespeichersystem SUNSYS HES XXL. Dieser Ansatz gewährleistet eine gleichbleibende Leistung sowohl im normalen Betrieb als auch bei kritischen Frequenzereignissen.
Netzbetreiber können die Fähigkeiten von BESS nutzen, um große Lastsprünge zu bewältigen, ohne die Stabilität zu gefährden, und dabei eine präzise Frequenzregelung erreichen, die herkömmliche Systeme kaum leisten können. Diese Leistungsfähigkeit hat sich insbesondere in Netzen mit hohem Anteil an erneuerbaren Energien als äußerst wertvoll erwiesen. Da diesen Netzen die Trägheit klassischer Kraftwerke mit rotierenden Maschinen fehlt, sind Lösungen, die unmittelbar auf Frequenzschwankungen reagieren können, unerlässlich.
Virtuelle Kraftwerke in der Frequenzregelung
Eigentümer von BESS können ihre Investitionen durch eine doppelte Einnahmequelle in den Frequenzregelungsmärkten monetarisieren. Die erste Einnahmequelle stammt aus Kapazitätszahlungen, bei denen die Eigentümer von Anlagen an täglichen Auktionen teilnehmen, die von den ÜNB organisiert werden, und ihre Batteriekapazität in 4-Stunden-Blöcken anbieten. Erfolgreiche Gebote sichern eine feste Vergütung für die Aufrechterhaltung der Bereitschaft, auf Frequenzereignisse zu reagieren, und zwar unabhängig davon, ob der Dienst tatsächlich in Anspruch genommen wird. Zum Beispiel finden in der FCR-Kooperation, die mehrere europäische Länder umfasst, diese Auktionen täglich um 08:00 Uhr MEZ für den darauf folgenden Liefertag statt. Die zweite Einnahmequelle entsteht durch die tatsächlichen Energietransaktionen während Frequenzereignissen, bei denen Eigentümer von BESS eine Vergütung für die aufgenommene oder ins Netz eingespeiste Energie gemäß definierter Tarife erhalten. Um sich für dieses Geschäft zu qualifizieren, müssen Eigentümer von BESS zunächst einen strengen Vorqualifizierungsprozess bei ihrem örtlichen ÜNB oder VNB (Verteilnetzbetreiber) durchlaufen. Dabei müssen sie nachweisen, dass ihr System in der Lage ist, innerhalb von Millisekunden auf Frequenzabweichungen zu reagieren und diese Reaktion für die erforderliche Dauer aufrechtzuerhalten – bei FCR-Diensten typischerweise 30 Minuten. Das Nicht-Erfüllen dieser Leistungsanforderungen während tatsächlicher Netzereignisse kann zu Zahlungskürzungen oder sogar zum Ausschluss von zukünftigen Ausschreibungen führen.
Anwendungsbeispiele aus der Praxis zeigen die greifbaren Vorteile dieser Technologien: So konnte beispielsweise ein BESS für 1 MVA bzw. 1 MWh, das 2024 in Schweden zur Bereitstellung von Frequenzregelungsdiensten für Netzbetreiber installiert wurde, durch die Teilnahme an Frequenzregelungsauktionen jährlich etwa 150.000 € erwirtschaften. Die Investition amortisierte sich dabei in einem Zeitraum von 2 bis 3 Jahren, was die wirtschaftliche Rentabilität moderner Frequenzregelungslösungen in bestimmten Märkten unterstreicht.
Fazit: Die Zukunft von BESS in der Netzfrequenzregelung
Batterie-Energiespeichersysteme stellen eine ideale technische Lösung für die Netzfrequenzregelung dar. Sie bieten unvergleichlich schnelle Reaktionszeiten von 100 bis 500 Millisekunden und die Flexibilität, bei Bedarf sowohl Energie aufzunehmen als auch einzuspeisen. Dadurch sind sie besonders effektiv bei der Aufrechterhaltung des kritischen 50-Hz-Standards (in europäischen Netzen, 60 Hz in Nordamerika) über das gesamte Stromnetz hinweg.
Für Eigentümer von BESS bieten Frequenzregelungsdienste traditionell erhebliche Einnahmemöglichkeiten – sowohl durch Kapazitätszahlungen als auch durch Energietransaktionen.. Das zweigleisige Erlösmodell in Kombination mit der steigenden Nachfrage nach Netzstabilisierungsdiensten hat die Frequenzregelung zu einem attraktiven Markt für Investitionen in Energiespeicher gemacht.
Mit der zunehmenden Verbreitung von BESS in Märkten wie dem Vereinigten Königreich, der Benelux-Region und Schweden stellt sich jedoch eine entscheidende Frage: Wie werden Anlageneigentümer ihre Erlösstrategien anpassen, wenn die Märkte für die Frequenzregelung zunehmend gesättigt sind? Da aktuelle Daten infolge des zunehmenden Wettbewerbs Preisrückgänge von bis zu 80 % bei bestimmten Frequenzregelungsdiensten zeigen, müssen Marktteilnehmer sorgfältig prüfen, wie sie ihre Erlösquellen über die klassischen Frequenzregelungsdienste hinaus diversifizieren können. Könnten Energie-Arbitrage, Kapazitätsmärkte oder neu entstehende Netzservices neue Geschäftspotenziale für die Wertschöpfung von BESS darstellen?
